Описание комплектов для автоматизации.
Комплект автоматики для теплицы. Контроллер теплицы - вариант 1.
Мы предлагаем вашему вниманию комплект оборудования автоматики для теплиц, оранжерей и хозяйств, выращивающих продукцию в открытом грунте. Данный комплект с успехом применяется на теплицах, имеющих габариты от 3х6 м до 5х50 м.
При помощи данного комплекта можно решить следующие задачи:
1. Управляет микроклиматом по значениям температуры и влажности по
суточному алгоритму.
2. Обеспечивает поиска «ночных окон» для охлаждения в периоды
пиковых температур.
3. Регулирует позицию привода устройства распашного охлаждения –
шаговый нелинейный ПИД регулятор с адаптивными коэффициентами настройки,
обеспечивает поиск наилучшей позиции потолочной фрамуги.
4. Поддерживает режим микропроветривания совместно с управлением
системой туманообразования для поддержания оптимального дефицита паров
водяного пара.
5. Автоматически управляет набором бака и управление подачей воды для
полива и подачи питательных растворов.
6. Обеспечивает полуавтоматическую подготовку питательного раствора( при отсутствии комплектного растворного узла).
7. Комбинирует метод управления поливом – по накопленной величине
солнечной энергии и по времени.
8. Формирует управляющие сигналы для управления системой отопления.
9. Позволяет точно определить влажность воздуха в трёх зонах теплицы, а
также рассчитать величину солнечной энергии, полученной растениями.
10. Точно определяет температуру в заданных точках измерения в теплице.
11. При помощи метеостанции позволяет получить сведения о скорости
ветра( средняя скорость и скорость порывов), влажности воздуха и температуре
воздуха на солнце и в тени.
Реализация всех этих функций позволяет практически исключить участие
оператора в ответственных операциях управления и контроля.
Управление поливом как по времени, так и по величине солнечной энергии, попавшей в теплицу. Для этого мы используем значения накопленной энергии, получаемой нами от интеллектуального датчика освещённости. Применяя комбинированный режим полива – и по времени, и по накопленной энергии, мы избегаем засоления почвы( подкормка подаётся только тогда, когда растения могут её усвоить), значительно уменьшаем расход дорогих удобрений. Также уменьшаем перерасход воды в пасмурные дни и избегаем переувлажнения почвы или субстрата. Дополнительно вы получаете возможность гибкого управления включением досветки растений – если естественного освещения недостаточно, то контроллер включит искусственное освещение. Благодаря высокой стабильности показаний датчика освещённости, вы получаете возможность сравнить текущие данные показаний с теми, что были год или более назад для принятия решения о необходимости очистки покрытия теплицы или парника от загрязнений.
Управление микроклиматом реализовано при помощи датчика влажности воздуха и датчиков температуры воздуха и почвы. Благодаря тому, что датчик интеллектуальный, вы получаете не только достоверную информацию о влажности и температуры воздуха в зоне установки сенсорного блока, но и информацию о том, что же происходит в теплице – уменьшается или увеличивается влажность, средние значения за 30 минут. Это информация весьма важна для того, чтобы организовать управление системами проветривания. Вы сразу, «из коробки», получаете точную следящую систему для управления положением форточек и фрамуг – мы разработали алгоритм, который позволяет достаточно точно достичь заданного значения( конечно, при физической возможности – отменить законы физики не в наших силах).
Для получения более гибкого управления микроклиматом мы можем установить внешний датчик влажности воздуха, и тогда контроллер сможет улавливать любую возможность в течение суток для достижения задания по микроклимату. Благодаря тому, что у нас полноценный контроллер, мы можем построить программу управления микроклиматом не только на одни сутки, но и на каждые 24 часа из всего периода вегетации культуры.
Благодаря программируемому контроллеру, задача управления набора воды в емкости для последующей подготовки к поливу становится очень и очень простой – всего 2 датчика уровня в баке, и управление насосом становится простой, а главное безопасной задачей. Контроллер не даст работать насосу слишком долго и отключит его, если он в отведённое время не успеет набрать полную ёмкость воды.
Также, используя 6 выходов контроллера в режиме управления нагревателями, мы можем плавно управлять электрическими регуляторами мощности подогрева воды в баке или смесителе растворного узла. И количество каналов управления может достигать 6 шт при точности поддержания температуры менее 1 градуса.
Благодаря тому, что мы применяем в качестве устройства визуализации и хранения данных персональный компьютер, архивы значений могут быть сохранены с самого момента установки системы.Также на компьютере будут сохраняться сообщения, которые вы потом можете просматривать и аназализировать. Это крайне важно для дальнейшего анализа и нахождения проблем – в сочетании с мощной системой построения графиков вы получаете мощнейший инструмент для анализа не только самостоятельного, но и с привлечением сторонних специалистов.

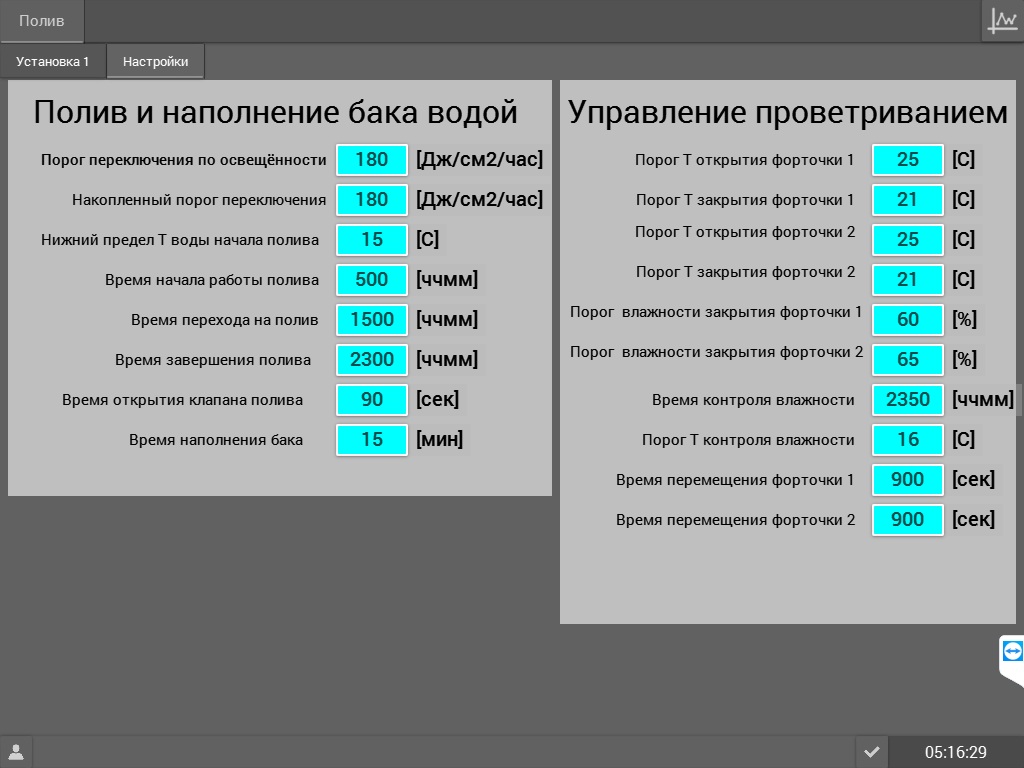

Образцы экранов настроек и графиков

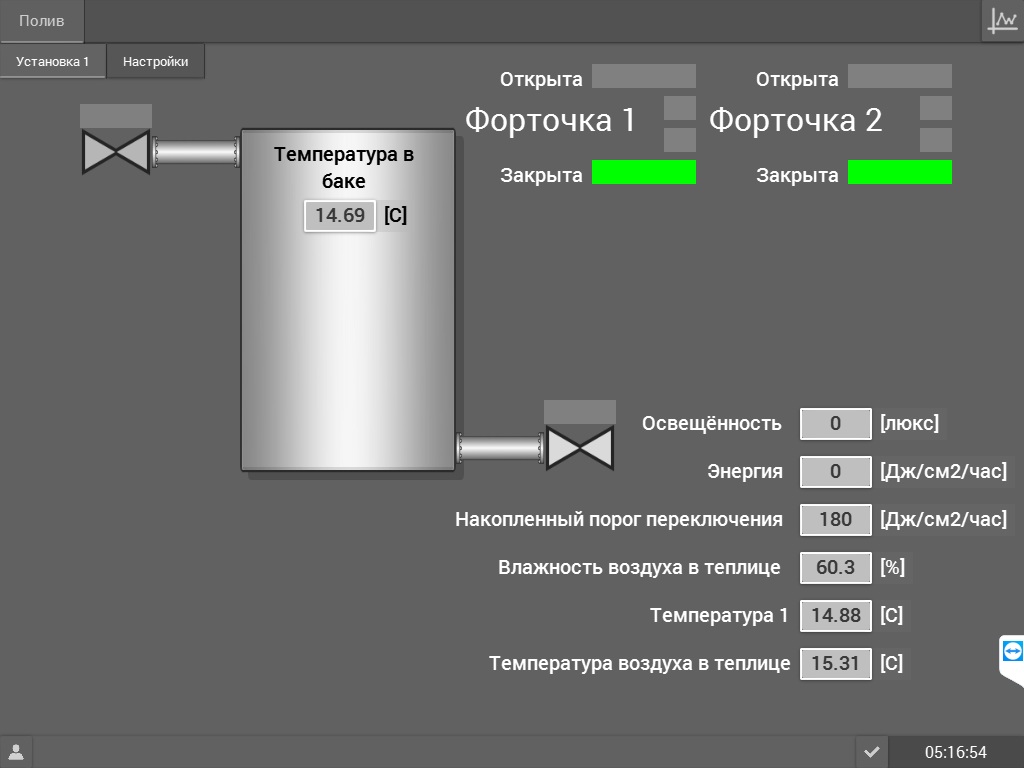

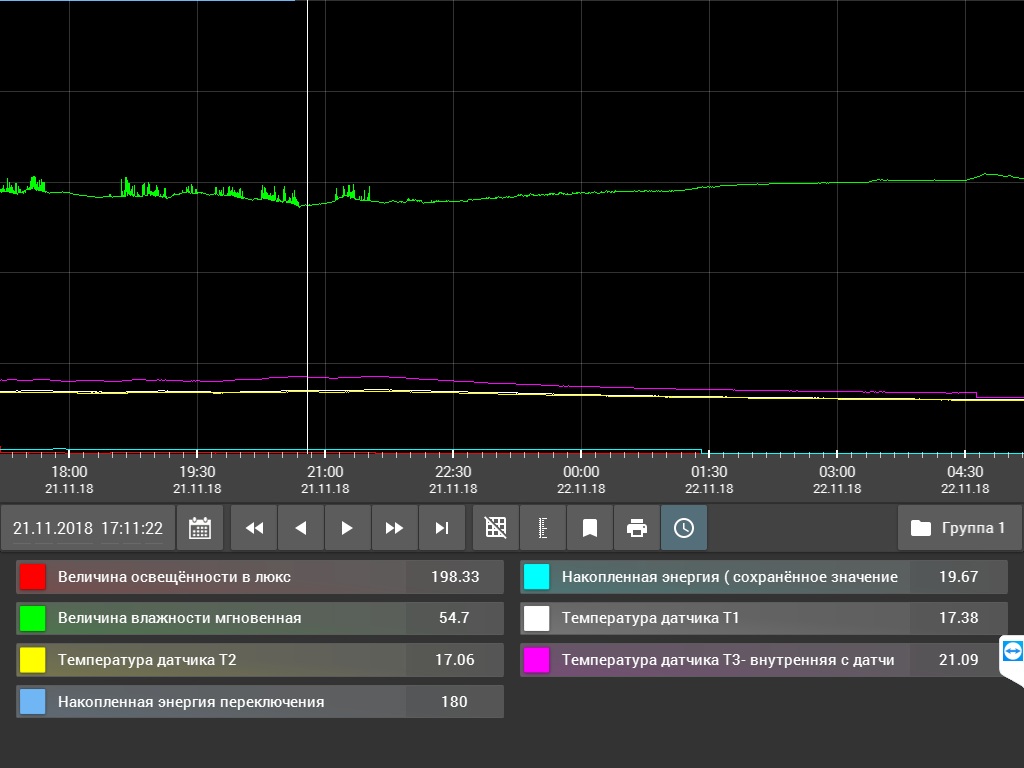

Ниже показаны образцы экранов реального проекта. Показана страница графики, панель настроек и панель отображения.

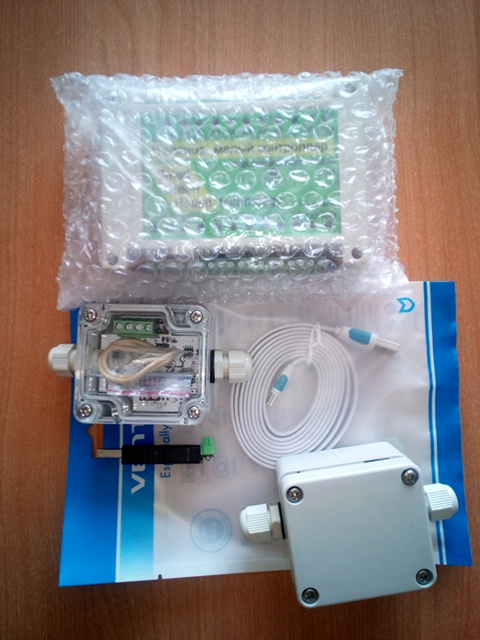

Комплект поставки оборудования автоматики - базовый:
1. Программируемый логический контроллер серии «iТеплица – малый контроллер»
2. Интеллектуальный датчик освещённости
3. Интеллектуальный датчик влажности воздуха
4. Универсальные датчики температуры.
4. Кабель mini-USB для программирования и отладки контроллера
5. Конвертер USB-RS485 для подключения контроллера к персональному компьютеру. По желанию заказчика комплект может быть дополнен беспроводным модулем WiFi для организации беспроводного обмена данными.
Цены
Цена комплекта предоставляется по запросу на электронную почту. Базовый комплект состоит из контроллера, датчика освещённости, датчика влажности воздуха, 2-х универсальных датчиков температуры, WiFi модуля доступа, USB кабеля и конвертера USB-RS485 .
Что потребуется дополнительно?

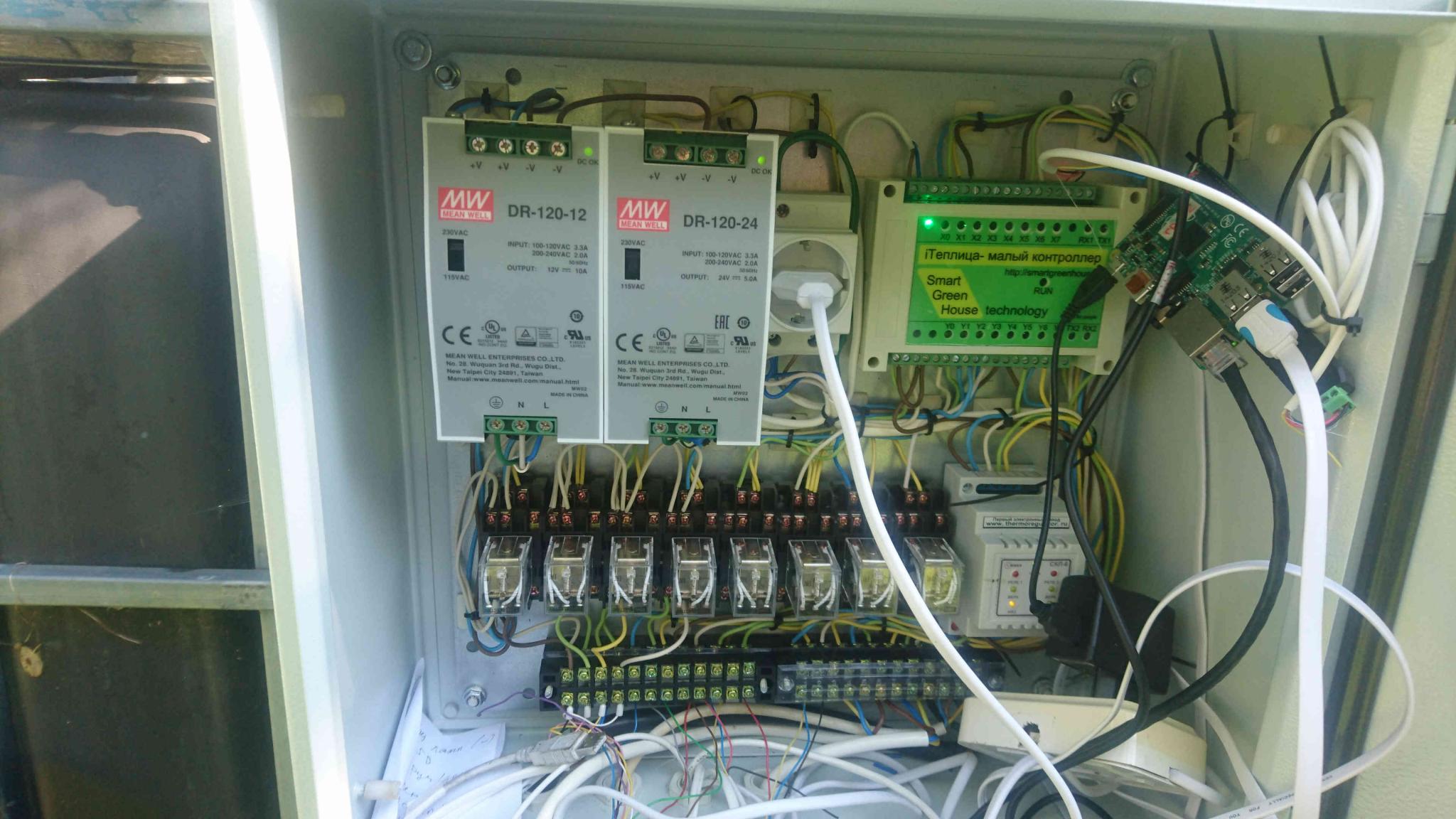

Конечно же, вам дополнительно потребуется оборудование – это шкаф для установки контроллера и вспомогательного оборудования, блоки реле для управления исполнительными механизмами, клеммники, провода, маркировка и т.д. Чтобы разгрузить вас и ваших специалистов от этой работы, мы для вас подготовим полностью шкаф управления, произведём монтаж и пусковые и наладочные работы. В связи с тем, что комплектация каждый раз уникальна, мы не можем включить её стоимость в базовый комплект. Но если вы сможете должным образом выполнить эти работы самостоятельно – то для вас будет подготовлена принципиальная электрическая схема, по которой можно будет выполнить сборку шкафа, тем самым удешевив систему. А это так важно на первых этапах развития хозяйства. Понимая важность снижения стоимости, мы специально разработали бесплатные программы для получения данных с контроллера – до 64 сигналов ваша система сбора и управления на базе персонального компьютера будет совершенно бесплатной( конечно же, тут надо учесть стоимость самого компьютера.).
По вопросам приобретения комплектов обращайтесь или на электронную почту, или звоните нашим специалистам.
